一、光氧降解HDPE薄膜配方設(shè)計 制備了三種不同組分的光氧降解母料HB705A、HB705B、HB705C。以HDPE為原料，添加30%碳酸鈣母料，按4%比例分別添加三種光氧降解母料，分別吹膜制備成三種含不同光氧降解母料的薄膜A膜、B膜、C膜及不含光氧降解母料的薄膜D膜。
二、光氧降解HDPE薄膜試驗方法 1、戶外暴曬試驗：薄膜樣品固定在戶外暴曬架上，置于戶外樓頂平臺上，暴曬架平面傾角45度，樣品面朝南； 2、避光降解試驗：將光照10天后的薄膜埋入50cm深的土坑中，土壤PH值6-8，濕度大于50%，露天，通風。

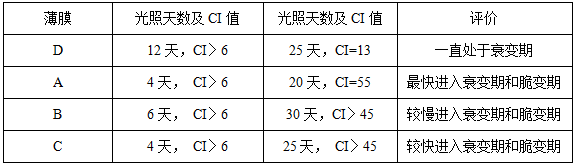

三、光氧降解HDPE薄膜分析測試 采用羥基指數(shù)（CI)評價PE膜的降解效果，CI〉6時，PE膜進入衰變期；CI〉45時PE膜進入脆變期。 1、戶外暴曬降解試驗測試結(jié)果

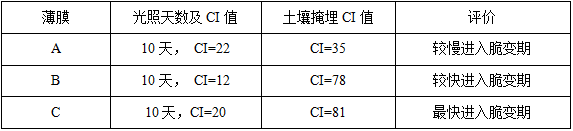

2、避光降解試驗測試結(jié)果
四、光氧降解HDPE薄膜結(jié)論 根據(jù)試驗結(jié)果分析，A膜在戶外光照環(huán)境下，降解速度最快，但埋入土壤中后，降解速度最慢；B膜在戶外光照環(huán)境下，降解速度較慢，但埋入土壤中后，降解速度最快；C膜較為平衡，在戶外光照環(huán)境下和土壤掩埋環(huán)境下，降解速度均為較快。 （備注：建議制品客戶根據(jù)自己產(chǎn)品的使用情況，選擇光氧降解母料種類。）
|
