常規的單級螺桿壓縮機，最低蒸發溫度在-40℃。如果做到更低的溫度，則需要使用雙級配打系統。同時高壓比的工況，給傳統的單級壓縮機帶來很大的泄漏量過大，排溫過高等問題，造成這種極限應用下單級壓縮機效率低、可靠性低。而單機雙級壓縮，很好的解決了上述問題。 雙級壓縮機系統，其具有占地面積小，控制簡單等顯著優勢。教之單級壓縮系統，其具有高效、高可靠性等優勢。適用于低溫冷凍產品、工藝?yán)鋮s、制程冷卻、醫藥生化等多類行業。

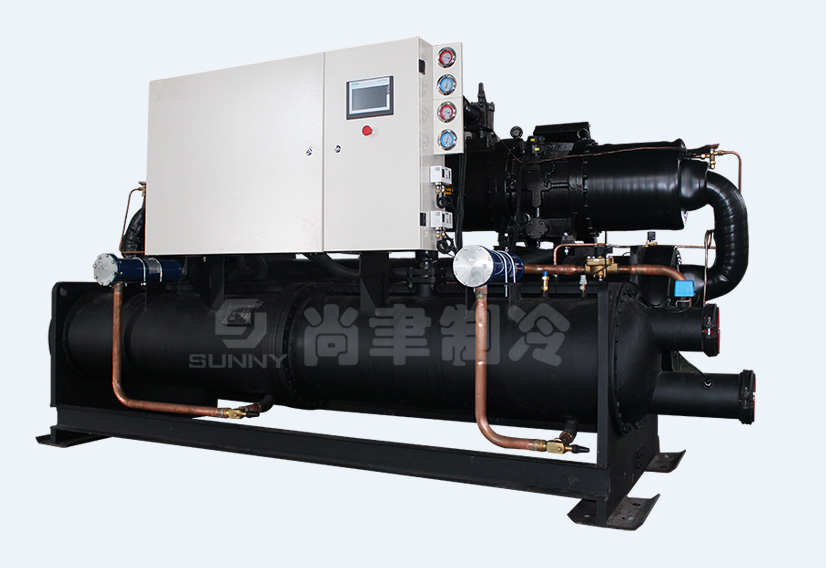

水冷螺桿單機雙級機組 (-45℃)產品特征 模塊化搭配設計：高低壓級的模塊化設計，實現了不同高低壓級間的可互換性。 高壓級卸載型滑塊：專利設計高壓級自動卸載。純機械結構設計，不需要額外配置電磁閥等外部零配件，簡單，有效地實現壓縮機輕載啟動。 內建吸氣止回閥：針對較大的機型，采用內建吸氣止回閥的結構設計，減小安裝空間。 電機冷卻流道優化：提高壓縮機效率的同時，現實了對電機的可靠冷卻，從而使壓縮機能運行非常寬廣的范圍內，適應性更強。 內建經濟器進氣濾：實現對壓縮機的可靠性保護且簡化系統配置。
| SW- | | 機型 Type | 35SLT | 48SLT | 125SLT | 38SLT2 | 50SLT2 | 135SLT2 | 名義制冷量
Nominal cooling capacity | kW | 35.0 | 48.0 | 125.0 | 38.0 | 50.0 | 135.0 | | 104kcal/h | 3.0 | 4.1 | 10.7 | 3.3 | 4.3 | 11.6 | | 運行控制方式 Run control | PLC可編程控制器全自動控制 Use PLC microcomputer control | | 電源 Power Supply | 380V/3N/50HZ | | 啟動類型 Startup type | Y-△ | | 壓縮機Compressor | 型式 Type | 5:6非對稱半封閉雙螺桿壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | 輸入功率(kW)
Refrigeration input power | 33.0 | 40.0 | 116.0 | 37.0 | 46.0 | 131.0 | | 額定電流(A) Rated Current | 56.0 | 68.0 | 196.5 | 64.0 | 78.0 | 222.0 | | 能量調節 Energy regulation | 0-25%-50%-75%-100% | | 蒸發器Evaporator | 型式 Type | 高效不銹鋼板式換熱器 Stainless steel high efficiency heat exchanger | | 水流量(m3/h) Flow | 16.0 | 22.0 | 58.0 | 17.0 | 24.0 | 62.0 | | 水壓降(kPa) Water pressure drop | 95.0 | 95.0 | 120.0 | 95.0 | 95.0 | 120.0 | | 配管管徑 Interface size | DN80 | DN80 | DN125 | DN80 | DN80 | DN125 | | 冷凝器Condenser | 型式 Type | 高效殼管式換熱器 Pipe high efficiency heat exchanger | | 水流量(m3/h) Flow | 20.0 | 28.0 | 72.0 | 20.0 | 28.0 | 78.0 | | 水壓降(kPa) Water pressure drop | 80.0 | 80.0 | 46.0 | 80.0 | 80.0 | 46.0 | | 配管管徑 Interface size | DN80 | DN80 | DN150 | DN80 | DN80 | DN150 | | 制冷劑 Refrigerant | R22 | R404A | 外形尺寸
Overall dimensions | 長 Length | 2880 | 3200 | 4100 | 2880 | 3200 | 4100 | | 寬 Width | 1100 | 1100 | 1300 | 1100 | 1100 | 1300 | | 高 Height | 1650 | 1800 | 2100 | 1680 | 1850 | 2150 | | 重量 weight | 機組略重 Machine weight | 1280 | 1850 | 4500 | 1330 | 1920 | 4560 | | 運行略重 Operating weight | 1380 | 2020 | 4950 | 1420 | 2080 | 5050 |
名義工況：冷凍水進／出水溫度-40℃／-45℃；冷卻水進／出水溫度30℃／35℃。 溫度條件：冷凍水出水溫度范圍-47℃～-37℃；冷卻水進水溫度范圍19℃～33℃。 機組冷凍側采用60%乙二醇防凍液。
|
