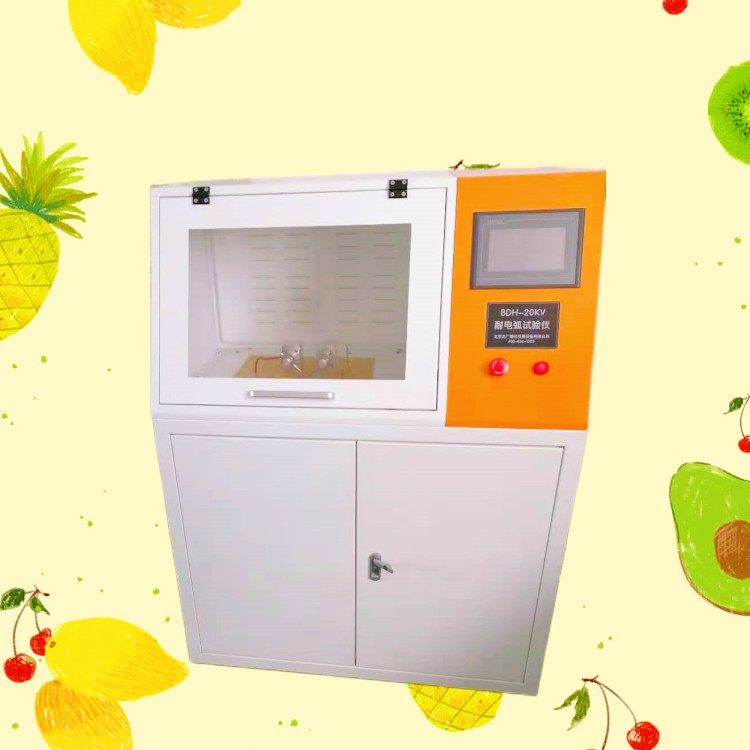

暫無 間歇小電流試驗儀塑料耐電弧試驗儀 適用范圍本方法適用于比較固體電工能緣材料耐電弧性能，但不適用于因本方法不能使其表面形成破壞的材料。 輸出電壓： 交流 0--20 KV ; 鎢鋼電極 ￠2.4mm*70mm電極配置角110度電極重量：50G 試驗方式： 間歇電弧，連續電弧 試樣應平整、光滑、無毛疵，試樣形狀與尺寸;一般為平板試樣，方形每邊長為100±1毫米，圓形直徑為100±1毫米，厚度一般為2～4毫米，漆膜試樣應是將漆膜均勻地涂覆在3240環氧酚醛玻璃布板上。辣膜的厚度為 0.10～0.12 毫米或按產品標準規定。 在材料表面上兩電極間產生了細線狀的導電通路，此時電弧聲音明顯變化，弧光發亮，電弧立即熄滅。 輸入電壓： 交流 220 V 計算機耐電弧測控軟件一套 電弧通斷時間誤差：<5ms 間歇小電流試驗儀塑料耐電弧試驗儀主要配置： 方法要點本方法以工頻高壓小電流在兩電極間產生的電弧間歇作用于固體絕緣材料表面（間歌電弧程序見表1），通過電弧間歇時間逐步縮短，然后加大電弧電流的方法，使材料經受逐新嚴厲的燃弧條件，從而分辨出材料的耐電弧性。 放電棒一只（樹脂式） 試驗電極:兩套 安全防護措施：超壓保護、過流保護、 短路保護、安全門開啟保護、軟件誤操作保護 全自動微電腦電壓調壓裝置一套（串口方式） 試驗電流： 10MA-20MA-30MA-40MA可選 電極規格： 不銹鋼板狀電極 25.4mm*12.7mm*0.15mm 電壓采集及電流采集裝置一套 用本方法得到的結果不能與高壓大電流，低壓小電流或低壓大電流下的電弧作用結果直接對比。 材料在電弧作用下產生龜裂而破壞。
有些無機絕緣材料在電弧作用下產生導電性的白熱狀態，冷卻后又恢復絕緣性。 材料常見的有以下幾種破壞形式∶ GB 1411-1978 固體電工絕緣材料高壓小電流間歇耐電弧試驗方法 試驗主機一臺 2萬伏高壓發生器一臺 由于表面產生了足夠的碳而形成了導電通路。 試驗電壓連續可調： 0--20 KV 電器容量： 1.5 KVA 注，有的絕緣材料用本方法不能得到耐電孤時間，因為試驗時出現熔融、滲膠化，使導電我余物監出，從而阻碼了導電通路形成。對于這些情況可在報告中說明。 有些有機絕緣材料電弧作用呈火焰狀。在材料表面雖沒有形成明顯的導電通路，但應認為已破壞。 磚用測控計算機一套 試樣數量∶不少于3 個。由沒有龜裂和損傷的鎢棒來制造，兩電極直徑為2.5毫米，長度約20 毫米，電極一端研磨出一個和軸線成30°角的橢圓面。鎢電極焊 試驗電壓控制誤差： ≤ 2％ 記錄下電弧產生直至材料破壞所經過的全部時間。
|
